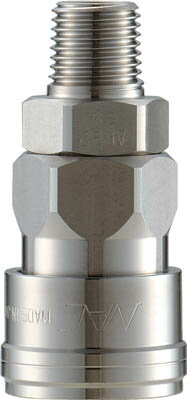

【メーカー型番】CAL24SM3【JANコード】4560291323883【ブランド】ナック【特徴】●材質・サイズ・取付形状が豊富で汎用性が優れています。 【用途】●工場内のエアー配管や空気工具用。 【仕様】●最高使用圧力(MPa):1.5●最大衝撃圧力(MPa):2.0●質量(g):124●適用接続サイズ(インチ):Rc1/2●使用流体:空気・水他●使用温度範囲:-20〜80℃●片路開閉型●片バルブ【材質/仕上】●本体:ステンレス(SUS304)●シールゴム:ニトリルゴム(NBR)【セット内容/付属品】【注意】●流体はソケット側からプラグ側に流すようにして下さい。 【原産国】日本【送料について】北海道、沖縄、離島は送料を頂きます。
ナック クイックカップリング AL20型 ステンレス製 メネジ取付用【CAL24SM3】(流体継手・チューブ・カップリング)【送料無料】 6,410 ~
|
【メーカー型番】CAL46SM3【JANコード】4560291324002【ブランド】ナック【特徴】●材質・サイズ・取付形状が豊富で汎用性が優れています。 【用途】●工場内のエアー配管や空気工具用。 【仕様】●最高使用圧力(MPa):1.5●最大衝撃圧力(MPa):2.0●質量(g):227●適用接続サイズ(インチ):Rc3/4●使用流体:空気・水他●使用温度範囲:-20〜80℃●片路開閉型●片バルブ【材質/仕上】●本体:ステンレス(SUS304)●シールゴム:ニトリルゴム(NBR)【セット内容/付属品】【注意】●流体はソケット側からプラグ側に流すようにして下さい。 【原産国】日本【送料について】北海道、沖縄、離島は送料を頂きます。
ナック クイックカップリング AL40型 ステンレス製 メネジ取付用【CAL46SM3】(流体継手・チューブ・カップリング)【送料無料】 9,915 ~
|
【メーカー型番】FS10-01MTW【JANコード】4537327046344【ブランド】チヨダ【特徴】【用途】【仕様】●適合チューブ外径D(mm):10×10●接続口径:R1/8●質量(g):21.7●使用流体:空気、水●流体温度:-5〜60℃(空気)、5〜40℃(水)●使用圧力:1MPa(空気)、0.3MPa(水)【材質/仕上】●本体:ステンレス(SUS303)+難燃性ポリブチレンテレフタレート(PBT)●シールゴム:ニトリルゴム(NBR)【セット内容/付属品】【注意】【原産国】日本【送料について】北海道、沖縄、離島は送料を頂きます。
チヨダ ファイブSUSメイルブランチティ 白 10mm・R1/8【FS10-01MTW】(流体継手・チューブ・チューブ継手) 2,940 ~
|
【メーカー型番】FS12-02MYW【JANコード】4537327046559【ブランド】チヨダ【特徴】【用途】【仕様】●適合チューブ外径D(mm):12×12●接続口径:R1/4●質量(g):35.1●使用流体:空気、水●流体温度:-5〜60℃(空気)、5〜40℃(水)●使用圧力:1MPa(空気)、0.3MPa(水)【材質/仕上】●本体:ステンレス(SUS303)+難燃性ポリブチレンテレフタレート(PBT)●シールゴム:ニトリルゴム(NBR)【セット内容/付属品】【注意】【原産国】日本【送料について】北海道、沖縄、離島は送料を頂きます。
チヨダ ファイブSUSメイルブランチワイ 白 12mm・R1/4【FS12-02MYW】(流体継手・チューブ・チューブ継手) 3,440 ~
|

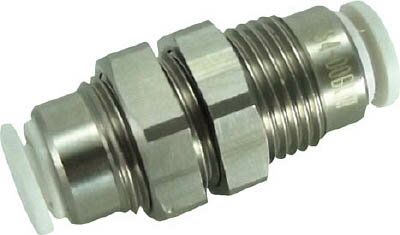

【メーカー型番】FS4-00BUW【JANコード】4537327046580【ブランド】チヨダ【特徴】【用途】【仕様】●適合チューブ外径D(mm):4×4●接続口径:M12×1●質量(g):18.2●使用流体:空気、水●流体温度:-5〜60℃(空気)●使用圧力:1MPa(空気)、0.3MPa(水)【材質/仕上】●本体:ステンレス(SUS303)+難燃性ポリブチレンテレフタレート(PBT)●シールゴム:ニトリルゴム(NBR)【セット内容/付属品】【注意】【原産国】日本【送料について】北海道、沖縄、離島は送料を頂きます。
チヨダ ファイブSUSバルクヘッドユニオン 白 4mm【FS4-00BUW】(流体継手・チューブ・チューブ継手) 2,700 ~
|
特徴 ■特徴 オールステンレス製で、強靭性と耐食性に優れています。 バンドのヘリにふくらみをもたせているため、強度に優れた構造となっています。 マイナスドライバー、ボックスレンチ等で締付けができます。 ■用途 ホース締付用。 耐食性が必要な箇所に。 ■仕様 6角ボルト:7mm ■材質 スクリュー:ステンレス(SUS304) バンド・ハウジング:ステンレス(SUS304) 仕様 重量 114.000G 材質 ●スクリュー:ステンレス(SUS304)●バンド・ハウジング:ステンレス(SUS304) 入数 10個 原産国 タイ 000SUS ASOH ホースクリップSUS9〜13 000-SUS 10個 1,744 ~
|
特徴 蛇口・ホースの接続部は、G1/2管用平行ネジ接続になっています。 かんたん水やりタイマーを2個取り付けできます。 切替コックで通水・止水が可能です。 適合蛇口外径:14〜20mm 高さ(mm):165 適合コネクタ:タカギ製コネクタ全種類 コネクタ ホースジョイント ジョイントニップル 仕様 重量 346 g 材質 ●ポリアセタール(POM)●ABS樹脂 入数 1点 原産国 日本 GWF11 タカギ 3分岐蛇口ニップル GWF11 1点 2,063 ~
|
特徴 地下散水栓に水やりタイマーを設置する時に使用するジョイントパイプです。 用途 散水用。 適合蛇口:地下散水栓(呼径13、管用平行ねじG1/2のカップリングに適合) 地下散水栓からタイマーへ繋げます。 高さ(mm):430 仕様 サイズ 130×520×15 G245P タカギ 地下散水栓用ジョイントパイプ 130×520×15 G245P 3,498 ~
|
【メーカー型番】NSL0860-01【JANコード】【ブランド】ピスコ【特徴】●全ての材質に耐蝕に優れたSUS316を使用●スリーブ不要の為、スリーブの付け忘れ、紛失等の心配不要●クリーンルーム(ISOクラス6相当)内にてエア清浄、包装【用途】●化学関係●医療関係●薬品関係●食品関係【仕様】●接続口径:R1/8●質量(g):62●適合チューブ外径×内径(mm):8×6●使用流体:空気、水、その他●使用温度範囲:チューブの仕様範囲で異なります(凍結なきこと)●最高使用圧力:チューブの最高使用圧力に準じます●使用真空圧力:−100kPa【材質/仕上】●本体:ステンレス(SUS316)●袋ナット:ステンレス(SUS316)【セット内容/付属品】【注意】●使用流体が薬品・混合ガスのときは、必ずお問い合わせください。 条件により継手本体の破損、チューブ抜け、漏れの原因となる危険性があります。 【原産国】日本【送料について】北海道、沖縄、離島は送料を頂きます。
ピスコ SUS316締付継手 エルボ【NSL0860-01】(流体継手・チューブ・チューブ継手) 2,070 ~
|
【メーカー型番】NSC0640-01【JANコード】【ブランド】ピスコ【特徴】●全ての材質に耐蝕に優れたSUS316を使用●スリーブ不要の為、スリーブの付け忘れ、紛失等の心配不要●クリーンルーム(ISOクラス6相当)内にてエア清浄、包装【用途】●化学関係●医療関係●薬品関係●食品関係【仕様】●接続口径:R1/8●質量(g):16●適合チューブ外径×内径(mm):6×4●使用流体:空気、水、その他●使用温度範囲:チューブの仕様範囲で異なります(凍結なきこと)●最高使用圧力:チューブの最高使用圧力に準じます●使用真空圧力:−100kPa【材質/仕上】●本体:ステンレス(SUS316)●袋ナット:ステンレス(SUS316)【セット内容/付属品】【注意】●使用流体が薬品・混合ガスのときは、必ずお問い合わせください。 条件により継手本体の破損、チューブ抜け、漏れの原因となる危険性があります。 【原産国】日本【送料について】北海道、沖縄、離島は送料を頂きます。
ピスコ SUS316締付継手 ストレート【NSC0640-01】(流体継手・チューブ・チューブ継手) 1,120 ~
|
【メーカー型番】PPC4-M5SUS【JANコード】【ブランド】ピスコ【特徴】●本体材質にはSUS304、開放リングにはクリーン環境に適したPPを採用しています。 ●禁油仕様です。 【用途】【仕様】●適合チューブ外径D(mm):4●接続口径:M5×0.8●質量(g):6●使用流体:空気、水、その他薬品●使用温度範囲:0〜80℃(凍結なきこと)●使用圧力:0.9MPa (0〜20℃)【材質/仕上】●本体:ステンレス(SUS304)●シールゴム:エチレンプロピレンゴム(EPDM)【セット内容/付属品】【注意】●使用流体が水、その他薬品の時は、次の条件を必ず守ってください。 :1.水、液体使用の際は、サージ圧力を最高使用圧力以下に抑えてご使用ください。 2.水、液体使用の際は、インサートリングの使用を推奨します。 3.薬品、溶剤、混合ガス等につきましては、使用条件により弊社仕様の適合が異なる場合がありますのでご確認の上ご使用ください。 【原産国】日本【送料について】北海道、沖縄、離島は送料を頂きます。
ピスコ チューブフィッティング ストレート PPタイプ【PPC4-M5SUS】(流体継手・チューブ・チューブ継手) 1,001 ~
|
【メーカー型番】HN-7034【JANコード】4562125861905【ブランド】ASOH【特徴】●ホースとネジの接続に【用途】●ホース用継手。 【仕様】●接続口径D:R1 1/4●接続口径(タケノコ外径)(mm):34.0●高さ(mm):80●質量(g):340●使用流体:水・空気・油●流体温度:-50〜150℃●使用圧力:3.45MPa【材質/仕上】●本体:ステンレス(SUS304)【セット内容/付属品】【注意】●HN-7034、HN-7040、HN-7052の材質はステンレス(SCS13)です。 【原産国】日本【送料について】北海道、沖縄、離島は送料を頂きます。
ASOH エースニップル PT1−1/4XΦ34【HN-7034】(流体継手・チューブ・エア配管継手) 6,974 ~
|

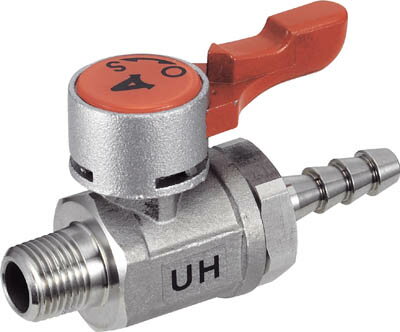

【メーカー型番】UH-1107【JANコード】4560130566082【ブランド】ASOH【特徴】●バルブと継手一体型のコンパクトなボールバルブです。 ●ハンドルの回転方向が自由に設定でき、A栓、B栓仕様も可能です。 ●耐食性に優れ、多様化する流体にも即応できます。 ●流速、流量、圧力損失は極少です。 【用途】【仕様】●高さ(mm):24●接続口径D:R1/8●タケノコ外径(mm):7.0●質量(g):66●使用流体:材質に悪影響のない流体●使用温度範囲:-10〜120℃(凍結箇所は除く)●使用圧力:0.98MPa【材質/仕上】●本体:SCS13(SUS304)●Oリング:バイトン(FKM-70)【セット内容/付属品】【注意】【原産国】日本【送料について】北海道、沖縄、離島は送料を頂きます。
ASOH エースボール-21 ホースニップル型 PT1/8XΦ7【UH-1107】(流体継手・チューブ・ボールバルブ)【送料無料】 7,414 ~
|
【メーカー型番】12-00UT【JANコード】4537327002067【ブランド】チヨダ【特徴】●用具不要のワンタッチ着脱。 ●チューブへの傷がつきにくいロック構造。 【用途】【仕様】●適合チューブ外径D(mm):12×12×12●質量(g):55.5●使用流体:空気●流体温度:-5〜60℃●使用圧力:1MPa【材質/仕上】●本体:亜鉛合金●シールゴム:ニトリルゴム(NBR)【セット内容/付属品】【注意】【原産国】日本【送料について】北海道、沖縄、離島は送料を頂きます。
チヨダ フジユニオンティ(金属) 12mm【12-00UT】(流体継手・チューブ・チューブ継手) 1,060 ~
|
【メーカー型番】FS12-00BUW【JANコード】4537327046627【ブランド】チヨダ【特徴】【用途】【仕様】●適合チューブ外径D(mm):12×12●接続口径:M22×1●質量(g):48.3●使用流体:空気、水●流体温度:-5〜60℃(空気)●使用圧力:1MPa(空気)、0.3MPa(水)【材質/仕上】●本体:ステンレス(SUS303)+難燃性ポリブチレンテレフタレート(PBT)●シールゴム:ニトリルゴム(NBR)【セット内容/付属品】【注意】【原産国】日本【送料について】北海道、沖縄、離島は送料を頂きます。
チヨダ ファイブSUSバルクヘッドユニオン 白 12mm【FS12-00BUW】(流体継手・チューブ・チューブ継手)【送料無料】 5,240 ~
|
【メーカー型番】BC-3310【JANコード】4582135065360【ブランド】ASOH【特徴】●ボールバルブと継手の一体化コンパクトな形状です。 ●アングル型です。 ●特有のカラー感覚とデザインは機器の機能と美観を高めます。 【用途】●0.98MPa(80℃〜-10℃)の空気用です(凍結個所は除く)。 【仕様】●接続口径D1:R3/8●高さ(mm):28.5●質量(g):101●チューブ外径D2(mm):10●使用流体:空気●使用温度範囲:-10〜80℃(凍結箇所は除く)●使用圧力:0.98MPa【材質/仕上】●本体:黄銅(C3771、C3604)+クロムメッキ●Oリング:ニトリルゴム(NBR)【セット内容/付属品】【注意】【原産国】日本【送料について】北海道、沖縄、離島は送料を頂きます。
ASOH エースボール チューブジョイント型 PT3/8XΦ10【BC-3310】(流体継手・チューブ・ボールバルブ) 3,652 ~
|

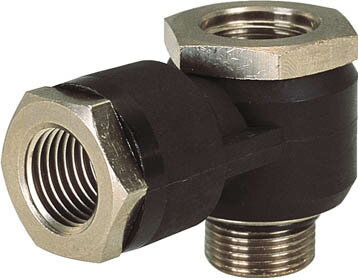

【メーカー型番】MHT1201【JANコード】【ブランド】ピスコ【特徴】●集中分配等の組立型マニホールドです。 ●鋼管配管と同流量を確保でき、外観寸法は約半分です。 【用途】【仕様】●接続口径:Rc1/8●組立用ネジサイズ:M12×1●使用流体:空気●使用温度範囲:0〜60℃(凍結なきこと)●最高使用圧力:1MPa●使用真空圧力:-100kPa【材質/仕上】●本体:黄銅+無電解ニッケルメッキ+ポリブチレンテレフタレート(PBT)●シールゴム:ニトリルゴム(NBR)【セット内容/付属品】【注意】【原産国】日本【送料について】北海道、沖縄、離島は送料を頂きます。
ピスコ メインブロック エア取出ポート ユニバーサルテーパ【MHT1201】(流体継手・チューブ・チューブ継手) 1,001 ~
|

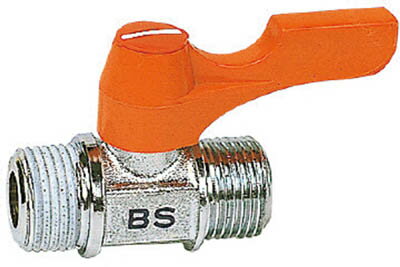

【メーカー型番】BS-1011【JANコード】4582135060006【ブランド】ASOH【特徴】●インジケータの採用により内部開閉状態が一目でわかります。 ●ハンドルの操作角度が自由にセットできる新機構。 ●バルブ+継手=ミニボールバルブです。 【用途】●0.98MPa(80℃〜-10℃)の水、空気、油です(凍結個所は除く)。 ●両外ねじ用。 【仕様】●接続口径D1:R1/8●接続口径D2:G1/8●高さ(mm):28.5●質量(g):58●使用流体:空気、水、油●使用温度範囲:-10〜80℃(凍結箇所は除く)●使用圧力:0.98MPa【材質/仕上】●本体:黄銅(C3604、C3771)+クロムメッキ●Oリング:ニトリルゴム(NBR)【セット内容/付属品】【注意】【原産国】日本【送料について】北海道、沖縄、離島は送料を頂きます。
ASOH エースボール 外X外ネジ型 PT1/8XPF1/8【BS-1011】(流体継手・チューブ・ボールバルブ) 2,244 ~
|
【メーカー型番】F10-04S1【JANコード】4537327034365【ブランド】チヨダ【特徴】●PBT樹脂を採用し、スパッタ等の延焼事故を防止。 ●空気圧汎用型継手では初の軽量化を実現。 【用途】【仕様】●適合チューブ外径D(mm):10●接続口径:R1/2●質量(g):50.3●使用流体:空気、水●流体温度:-5〜60℃(空気)、5〜40℃(水)●使用圧力:1MPa(空気)、0.3MPa(水)【材質/仕上】●本体:難燃性ポリブチレンテレフタレート(PBT)●シールゴム:ニトリルゴム(NBR)【セット内容/付属品】【注意】【原産国】日本【送料について】北海道、沖縄、離島は送料を頂きます。
チヨダ ファイブシングルバンジョー 10mm・R1/2【F10-04S1】(流体継手・チューブ・チューブ継手) 1,001 ~
|

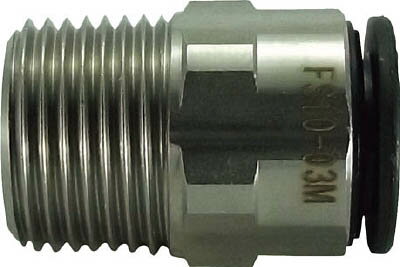

【メーカー型番】FS10-03M【JANコード】4537327045033【ブランド】チヨダ【特徴】【用途】【仕様】●適合チューブ外径D(mm):10●接続口径:R3/8●質量(g):22.9●使用流体:空気、水●流体温度:-5〜60℃(空気)、5〜40℃(水)●使用圧力:1MPa(空気)、0.3MPa(水)【材質/仕上】●本体:ステンレス(SUS303)+難燃性ポリブチレンテレフタレート(PBT)●シールゴム:ニトリルゴム(NBR)【セット内容/付属品】【注意】【原産国】日本【送料について】北海道、沖縄、離島は送料を頂きます。
チヨダ ファイブSUSメイルコネクタ 10mm・R3/8【FS10-03M】(流体継手・チューブ・チューブ継手) 2,211 ~
|
【メーカー型番】SM-1022【JANコード】4560130568116【ブランド】ASOH【特徴】●パネル取り付け機構およびロック機構を標準装備しています。 ●接液部をSUS304にして永い耐久性と幅広い流体の使用が可能です。 【用途】●化学、医療、食品、水産関連の機械、器具等。 ●流量の制御等として。 【仕様】●接続口径D1:R1/4●接続口径D2:Rc1/4●H(mm):53.0●L(mm):42●呼び径:Rc1/4×R1/4●質量(g):143●使用流体:水・油・空気●流体温度:-20〜150℃●使用圧力:1.96MPa(静流水150℃以下)【材質/仕上】●本体:ステンレス(SUS304)【セット内容/付属品】【注意】●高圧ガス設備には使えません。 【原産国】日本【送料について】北海道、沖縄、離島は送料を頂きます。
ASOH チッコロ−α 外X内ネジ型 PT1/4【SM-1022】(流体継手・チューブ・ボールバルブ)【送料無料】 11,616 ~
|

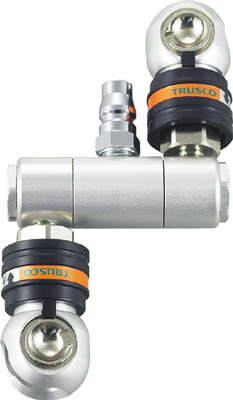

【メーカー型番】TSC-2R【JANコード】4989999387438【ブランド】TRUSCO 【特徴】●一般カップリングと接続できます。 (一部を除く)●接続は無圧状態で行えるため安全です。 ●分離時は残圧が自動的に抜けて、反動や不快音も軽減されます。 ●ロータリー式で360°回転できます。 ●空気の流れを2分割。 ●ストレート構造のため空気の流れに抵抗がありません。 ●オートロックのため安全ロックです。 ●着脱時にも後部から空気が抜け反動がありません。 ●ロータリー構造のため360度回転します。 【用途】●工場、現場などでのエア分配・配管用。 【仕様】●最高使用圧力(MPa):1.5●分岐数:2●質量(g):340●使用流体:空気●使用温度範囲:-10〜60℃●使用流体:空気●使用温度範囲:-10〜60℃【材質/仕上】●本体:アルミ・真鍮●プラグ:鉄【セット内容/付属品】【注意】【原産国】日本【送料について】北海道、沖縄、離島は送料を頂きます。
TRUSCO オートロック・スウィングロータリーペアーカップリング【TSC-2R】(流体継手・チューブ・カップリング)【送料無料】 15,560 ~
|

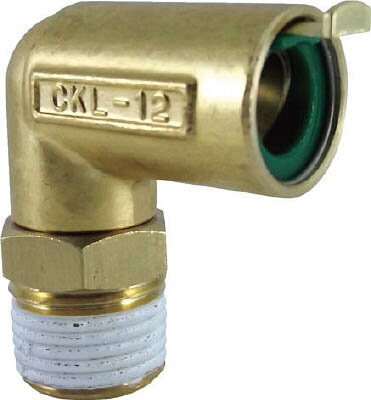

【メーカー型番】CKL-12-04【JANコード】4537327005624【ブランド】チヨダ【特徴】●耐久性に優れており(金属タイプ)特許取得済みのユニーク構造は、耐久性・引抜強度試験でも優れた成績(当社比)。 ●溶接治具等の配管に最適です。 ●チューブ材質が選定できます。 【用途】●溶接治具等の配管。 【仕様】●適合チューブ外径D(mm):12●接続口径:R1/2●質量(g):113.2●使用流体:空気、水●流体温度:-5〜60℃(空気)、5〜40℃(水)●使用圧力:1MPa(空気)、0.3MPa(水)【材質/仕上】●本体:黄銅●シールゴム:ニトリルゴム(NBR)【セット内容/付属品】【注意】【原産国】日本【送料について】北海道、沖縄、離島は送料を頂きます。
チヨダ タッチコネクターエルボコネクター(金属)【CKL-12-04】(流体継手・チューブ・チューブ継手) 1,130 ~
|
【メーカー型番】CKL-12-04【JANコード】4537327005624【ブランド】チヨダ【特徴】●耐久性に優れており(金属タイプ)特許取得済みのユニーク構造は、耐久性・引抜強度試験でも優れた成績(当社比)。 ●溶接治具等の配管に最適です。 ●チューブ材質が選定できます。 【用途】●溶接治具等の配管。 【仕様】●適合チューブ外径D(mm):12●接続口径:R1/2●質量(g):113.2●使用流体:空気、水●流体温度:-5〜60℃(空気)、5〜40℃(水)●使用圧力:1MPa(空気)、0.3MPa(水)【材質/仕上】●本体:黄銅●シールゴム:ニトリルゴム(NBR)【セット内容/付属品】【注意】【原産国】日本【送料について】北海道、沖縄、離島は送料を頂きます。
チヨダ タッチコネクターエルボコネクター(金属)【CKL-12-04】(流体継手・チューブ・チューブ継手) 1,130 ~
|
